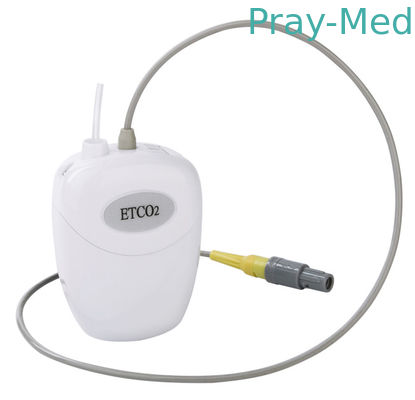

8pin Module LH800 van Co2 van de schakelaar Sidestream ETCO2 Sensor

Sidestream ETCO2-Sensor LH800

LH810 is een externe gebruiksklare sidestream Co2-sensor. Het bezet geen gastheerruimte en verbindt met gastheer enkel aan één acht-speld stop. LH800 de technologie van de eigenschappen scherp-rand voor meting van onmiddellijke Co2-concentratie, ademhalingstarief, Beëindigen-getijdeco2-concentratie, geïnspireerde Co2-concentratie, inspiratietijd en aflooptijd. Het is over het algemeen gebruikte van het intern verpleegde patiëntmonitor en verdovingsmiddel machine. Met een samplefrequentie laag aan 50mL/min, is het ideaal voor gebruik op volwassen, pediatrische en zuigelingspatiënten; patiënten die procedurekalmeren ondergaan; en het toezicht op korte termijn op intubated patiënten.

Technische Beschrijvingen

• Omvormertype: LH800 Sidestream Co2-sensor
• Steekproeftarief: 50 mL/min, ±10mL/min.
• Principe van Verrichting: Niet verbrokkelde infrarode (NDIR) enige straaloptica, dubbele golflengte, geen bewegende delen
• Initialiseringstijd:

Ø Capnogram in minder dan 5 seconden wordt getoond die

Ø het bereiken van volledige specificaties binnen 10 minuten.

• Co2-Maatregelenwaaier:

Ø 0 - 114 mmHg

Ø 0 - 15%

Ø 0 - 15.2kPa

• Co2-Resolutie:

Ø 0,1 mm van Hg 0 tot 50 mm van Hg

Ø 0,25 mm van Hg 50 tot 114 mm van Hg

• Co2-Nauwkeurigheid:

Ø 0 – 40 mmHg ±2 mmHg

Ø 40 – 114 mmHg ±5% lezing

• Ademhalingssnelheid:

Ø waaier 2 tot 120 Adem per Minuut (BPM)

Ø nauwkeurigheids±1 adem

• Kaliberbepaling:

Geen routine vereiste gebruikerskaliberbepaling

• Compensatie:

Automatische Barometerdruk 400 - 800 mmHg.

Compensatie van gebruikers de verkiesbare O2/N2O.

• Voltagevereisten:

5.0 VDC ±5%

• Machtsconsumptie:

Minder dan 1,5 typische Watts.

• Temperatuur en Vochtigheid:

Het werken: 0o aan 40oC, 10 aan 90%-non-condensing relatieve vochtigheid,

Opslag: -40o aan 70oC, <90>

• Interconnectie

Speld uit:

1. VA 5.0V

2. Schildschild

3. De Digitale terugkeer van DGND

4. Ongebruikte VSRC

5. TxD Periodieke gegevens van LH800

6. RxD Periodieke gegevens van Gastheer

7. De Analoge terugkeer van AGND

8. Ongebruikte SYNCHRONISATIE

• De gegevens zetten om:

Ø RS232, tweerichtings, 19200 baudrate, norm n-8-1.

Ø volledig - compatibel systeem met communicatie van Respironics LoFlo protocol

• Gegevensoutput

Co2-de gasconcentratie (mm-Hg), Beëindigen-Getijdeco2, inspireerde Co2, Ademhalingssnelheid, Automatische barometer drukcompensatie
